tesa 50118 PV1, 75m x 50mm, weiss
tesa 50118 PV1 – 75 m x 50 mm, weiß, 540 µm PET-Vliesband mit Acrylatkleber. Doppelseitige Klebeverbindung für Fahrzeuginnenraum, hohe Haftung bei rauen Oberflächen, VOC-arm.
Jede Variante ist ein eigener Artikel mit eigener Seite – die Auswahl ruft die Geschwister-Variante auf.

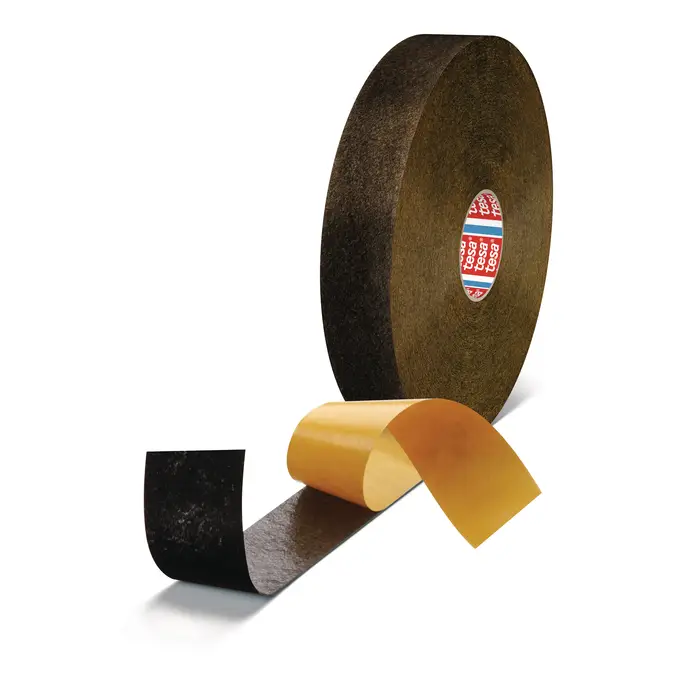

Fig. 01 — Produktansicht
Maße und Dimensionen
| Breite (mm) | 50 |
|---|---|
| Länge in m | 75 |
Produktbeschreibung
tesa 50118 PV1 im Überblick
Die tesa 50118 PV1 ist ein 540 µm starkes PET-Vliesband mit Acrylatkleber auf Wasserbasis und dient als doppelseitiges Klebeband für Montagen im Fahrzeuginnenraum. Die Kombination aus dickem Klebebelag, Klebstoff und Vliesträger bietet hohe Dämpfung und gute Haftung auf rauen, nicht-polaren Oberflächen. Die VOC-arm Formulierung unterstützt den Innenraumkomfort.
Der Träger aus PET-Vlies ermöglicht gute Schäl- und Scherfestigkeit; Erhältlich in Weiß (und Schwarz) sowie als gestanzte Lösung; geeignet für automatische Abroller.
Geeignet für Kabel- und Innenraum-Montagen
tesa 50118 PV1 eignet sich ideal zur Befestigung von Kabeln und Kabelbäumen an Fahrzeugkomponenten. Die hohe Dämpfung reduziert Brumm-, Quietsch- und Klappergeräusche (BSR) und sorgt gleichzeitig für eine schnelle Fixierung.
- Befestigung von Kabeln am Dachhimmel
- BSR-Vermeidung an Innentüren, Armaturenbrett, Displayrahmen und Gurtschnallen
Für eine optimale Leistung empfehlen wir die Berücksichtigung der Untergründe und Anforderung der Anwendung sowie eine Abstimmung mit dem zuständigen Produktberater.
Technische Daten der PV1
- Breite: 50 mm
- Länge: 75 m
- Dicke: 540 µm
- Klebstoff: Acrylat
- Träger: PET-Vlies
- Farbe: Weiß (auch Schwarz)
- Zugfestigkeit: 31 N/cm
- Geeignet für automatische Abroller: Ja
Hohe Klebekraft und dauerhafte Scherfestigkeit
Der Acrylatklebstoff bietet hohe Haftung auf unebenen, rauen und nicht-polaren Oberflächen und bleibt auch bei Temperaturschwankungen stabil. Die 540 µm Dicke sorgt außerdem für gute Dämpfungseigenschaften und eine sichere Fixierung von Kabelbäumen im Innenraum.
Verarbeitung & Praxis
- Untergrund gründlich reinigen und trocken halten.
- Bandlänge abmessen, abziehen und positionieren.
- Bei Bedarf nachjustieren oder abkleben.
Aufbau & Material
Aufbau: Acrylatklebstoff auf einem PET-Vliesträger. Die Konstruktion bietet robuste Klebebindung, gute Schalldämpfung und geringe VOC-Emissionen – ideal für Fahrzeuginnenräume.
Weitere Produkteigenschaften
| Trägermaterial | Pet-Vlies |
|---|---|
| Klebstoff | Acrylat |
| Farbe | weiss |
| Anwendungsbereiche | Tesa 50118 Pv1 Eignet Sich Fuer Die Befestigung Von Kabeln Und Kabelbaeumen An Verschiedenen Komponenten Im Fahrzeuginnenraum Es Gewaehrleistet Eine Schnelle Und Sichere Fixierung Von Flach- Und Rundkabeln Mit Hervorragenden Daempfungseigenschaften Bsr-Vermeidung Beispiele Befestigung Von Kabeln An Dachhimmeln Bsr-Vermeidung An Innentueren Armaturenbrett Displayrahmen Sicherheitsgurtschnallen Und Anderen Dingen Um Die Hoechstmoegliche Leistung Zu Gewaehrleisten Und Das Richtige Produkt Empfehlen Zu Koennen Moechten Wir Ihre Anwendung Einschliesslich Der Verwendeten Untergruende Vollstaendig Verstehen |
| 31 |
